中空間隔式FPR采光帶
作者：杰達鋼構 點擊：1553次 時間：2017-03-04 13:21
結構形式：拱形屋頂單元瓦中間間隔中空式采光帶。
使用材料：
1.定制FPR采光帶；
2.5×5或4×4角鋼；
3.鋁壓條或鍍鋅壓條；
4.995耐候玻璃膠。
下文所示施工圖片為江蘇杰達鋼結構工程有限公司2015年在山東省濰坊市高新區十甲農貿市場施工圖。
一、拱形屋頂采光帶施工前的準備
1.定制拱形屋頂專用采光帶
2.拱形屋頂組裝時，在每榀拱形屋頂中間安裝兩道支撐用角鋼

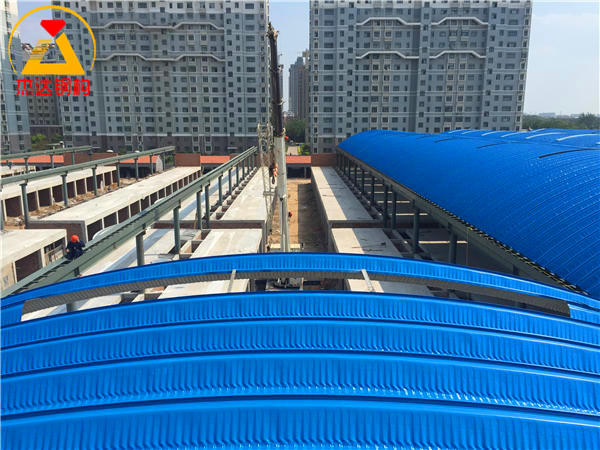

3.拱形屋頂采光帶未安裝圖
4.將拱形屋頂采光帶運輸至屋頂上
二、安裝中空FPR采光帶
1.將拱形屋頂采光帶卡槽平鋪在需要安裝的位置
2.拱形屋頂采光帶屋面打膠
3.杰達鋼構拱形屋頂施工人員正在一邊打釘一邊打膠
4.拱形屋頂采光帶邊緣鋪上鋁壓條或者鍍鋅壓條，打上自攻螺絲
5.拱形屋頂采光帶釘眼處打上995耐候結構膠，涂抹均勻
三、拱形屋頂采光帶安裝結束效果圖

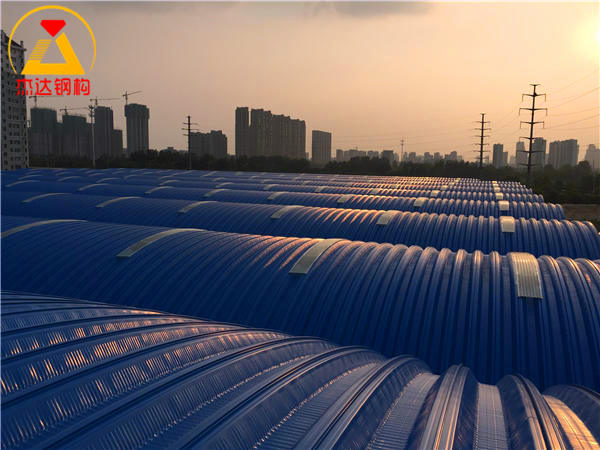

1.夕陽下的拱形屋頂
2.日落余暉下得連跨拱形屋頂，上鋪間隔式采光帶
3.拱形屋頂內側仰視采光帶
4.拱形屋頂采光帶采光效果圖
友情提示：
FRP采光板全稱是名字是Fibreglass Reinforced Polyester，中文是玻璃纖維強化聚酯（FRP采光板），俗稱玻璃鋼，又稱透明瓦、防腐瓦、陽光瓦等。
FRP采光板是和鋼結構配套使用的采光材料，其主要由高性能上膜、強化聚脂和玻璃纖維組成，其中上膜要起到很好的抗紫外線抗靜電的作用，抗紫外線是為了保護FRP采光板的聚酯不發黃老化，過早失透光特性?？轨o電是為了保證表面的灰塵輕易被雨水沖走或被風吹走，維持清潔美觀的表面。由于其穩定的質量、經久耐用的特點，深受顧客的歡迎，產品可廣泛使用在工業/商業/民用建筑額屋面和墻面。
原料： 優質樹脂 + 高性能上膜 + 優質的玻璃纖維
功能：抗紫外線強+ 抗化學腐蝕性強+自潔性強+ 抗老化性強+ 抗粉化性強+ 透光率保持高
FRP采光帶的優劣主要體現在以下幾個參數：
一、采光率：無色應在82%以上，有色板根據顏色不同而有所變化下降，但很低應在72%以上。
二、抗紫外線率:99%以上。
三、抗張強度即抗風壓強度:要求1.2mm厚應達到每平方米90公斤以上（檀條間距在1.0米--1.2米之間），在此強度下，已具備抗擊足夠大的大風和臺風。1.5mm抗風壓強度可達102Kg。
四、耐候率：-30℃-130℃之間對本產品無任何影響。即不會老化、開裂或軟化。
五、折射率：透光必是折射，散光型，這決定于玻璃纖維的好壞。
