金屬波紋拱形屋頂914-610壓瓦機技術參數

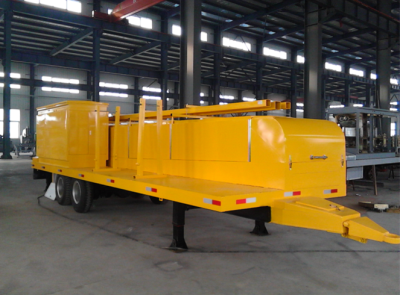

HD拱板成型機(HD-914-610無梁拱壓瓦機)
圖片:
版型:
914-610無梁拱壓瓦機技術參數（英文）：
外形尺寸：8900mmX2230mmX2300mm（單橋4胎)
重量：10T，
葉片：數控機床加工，厚度10mm
刀片：用12CrMoV材料，熱處理
切割類型：機械切割
形成類型：滾軋成型和長度設定的切割。
總功率:19.7KW
主電機:7.5KW
a.打彎部分電機:3.0KW+1.5KWx2
B.剪切電機:4.0KW
咬口電機：1.1KW+1.1KW
輥材質：45＃優質鋼，淬火HRC55?65，鍍硬鉻。
軸材質：45＃優質鋼，鍍鋅
軸承：哈爾濱
成型道數：13+1
原材料l:：進板寬度：914mm
出版寬度：610mm
利用率：66.7%
材料厚度：0.6-1.5mm
速度：直板速度：15m/min
彎板速度：13m/min
咬口速度：6m/min
跨距：6~38m
開卷機r:鋼卷內直徑:450mm~650mm,
安裝鋼卷寬度:914mm~934mm
承重:5T
拱形屋頂連體工程
914-610壓瓦機配件
Name AmountUsage
ManualDe-coiler開卷機 1 Coilsupport&De-coil
Seamingmachine咬口機 2 Assemblethefinishedarches
Runouttable 托板 20 Sheetsupport
Legofrunouttable支架 19 Supportrunouttable
Smalllegofrunouttabl小腿 48 Adjusttheheightofrunouttable
Fasteningscrewforleg頂絲 58 Fasteningleg
Sidesupport側支架10 Sheetsupport
Suspender吊桿 3 Lifting
Pinofsuspender吊桿銷子 2 Connectthesuspender
Hanger吊具 8 Lifting
Clamp手夾子 4 Bitefinishedarches
Bearing（208#）軸承 4 Drivetherollers
Drivingchain鏈條 3Rollthegears
Chainlink鏈節 3 Linkthechain
Halfsection半節 3 Linkthechain
Superplier大力鉗 1 Bitefinishedarches
Metalscissor鐵剪 1 Forcutting
Wrench扳子 1 Forsetscrew
Crankhandle手搖把2 Adjustheightoflandingleg
Travelswitch行程開關 1Measurelengthforcut-to-length
VCD光碟 1 Showinghowtooperatethemachine

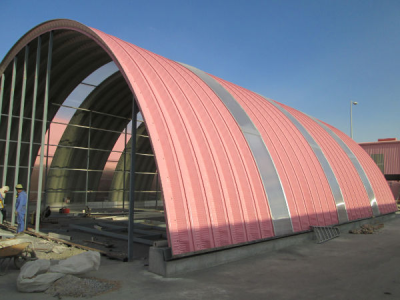

Kspanproject落地拱形屋頂工程項目:
本機可直接有效地在生產作業現場，成本更低。該項目被廣泛應用于大型和中等規模的工業建筑，如工廠，倉庫，車庫，體育館，會展中心，電影院，劇院等。

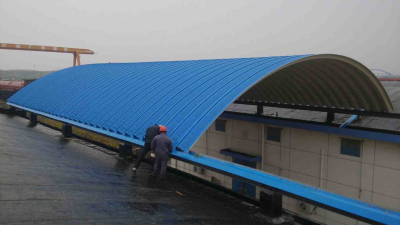

落地式項目:
914-610無梁拱壓瓦機配件（中文）：
|
序號 |
名稱 |
數量 |
用途 |
|
1 |
咬口機 |
2臺 |
咬合成型后的彩板 |
|
2 |
漲卷器 |
2臺 |
卷彩鋼板 |
|
3 |
放料架 |
2套 |
支撐漲卷器 |
|
4 |
直板側支架 |
8件 |
支撐彩鋼板 |
|
5 |
直板出料托架 |
8件 |
支撐彩鋼板 |
|
6 |
彎板出料托架 |
8件 |
支撐彩鋼板 |
|
7 |
鏈條 |
3掛 |
連動齒輪 |
|
8 |
鏈節 |
6節 |
連接鏈條 |
|
9 |
吊桿 |
3根 |
用于吊彩鋼板 |
|
10 |
吊具 |
8套 |
用于吊彩鋼板 |
|
11 |
手夾子 |
16件 |
夾彩鋼板 |
|
12 |
大力鉗子 |
2把 |
夾彩鋼板 |
|
13 |
鐵剪子 |
1把 |
剪切 |
|
14 |
扳子 |
1把 |
固定螺絲 |
|
15 |
行程開關 |
1套 |
測量直板剪切長度 |
|
16 |
調車工具 |
1套 |
調車使用 |
|
17 |
搖把 |
2個 |
調節支腿 |
|
18 |
VCD |
2份 |
教顧客如何生產 |
|
19 |
說明書 |
1份 |
指導如何使用機器 |
