鹽城亭湖糧庫倉間罩棚拱形屋頂

杰達鋼構2019-09-11 22:15:261939

無梁拱鋼梁加工倉間罩棚拱形屋頂鋼結構工程

本文記錄了山東德州麥迪海女性產業園拱形屋頂罩棚工程的施工情況，涵蓋結構形式、施工過程及拱形屋頂?shù)年P(guān)鍵工藝。

工程名稱：山東德州麥迪海女性產業園拱形屋頂罩棚

建設單位：山東德州麥迪海女性用品有限公司

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：山東省德州市經濟開發區

施工時間：隱藏

工程面積：3600㎡

項目基本結構介紹

該項目共建設了6棟拱形屋頂罩棚，每棟罩棚跨度為12米，長度60米，總建筑面積約3660平方米。結構上采用14號工字鋼作為主要承重構件，頂部焊接5×5mm角鋼進行加固，有效增強屋頂穩定性。

屋頂泛水設計

從現場施工圖中可以看到，拱形屋頂下方設置了泛水板，對屋面排水具有良好作用，同時也提升了建筑防護性能。這一細節處理對于防止雨水滲漏，延長屋面使用壽命具有重要意義。

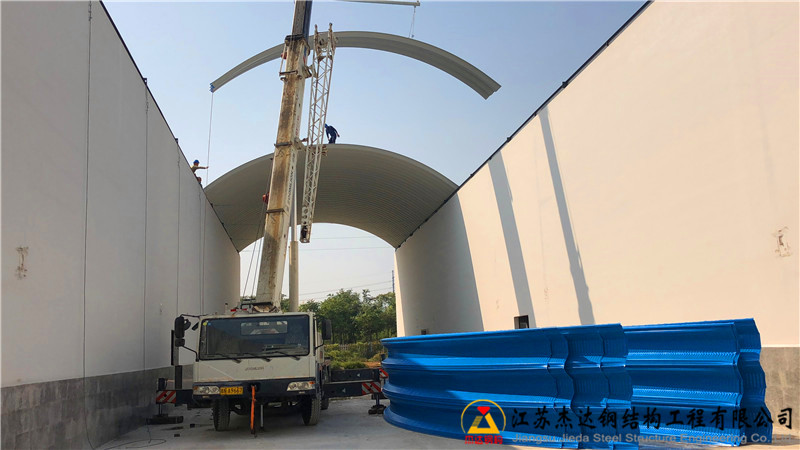

拱形屋頂?shù)跹b作業

在施工過程中，采用了分段吊裝方式。由于該項目屋頂?shù)?strong>單榀拱形瓦片較短，拱高為2.4米，與常規拱頂相比更為低矮，因此安裝時對精度要求更高。工人們通過多次校準和逐段吊裝，確保每組瓦片精準對接。

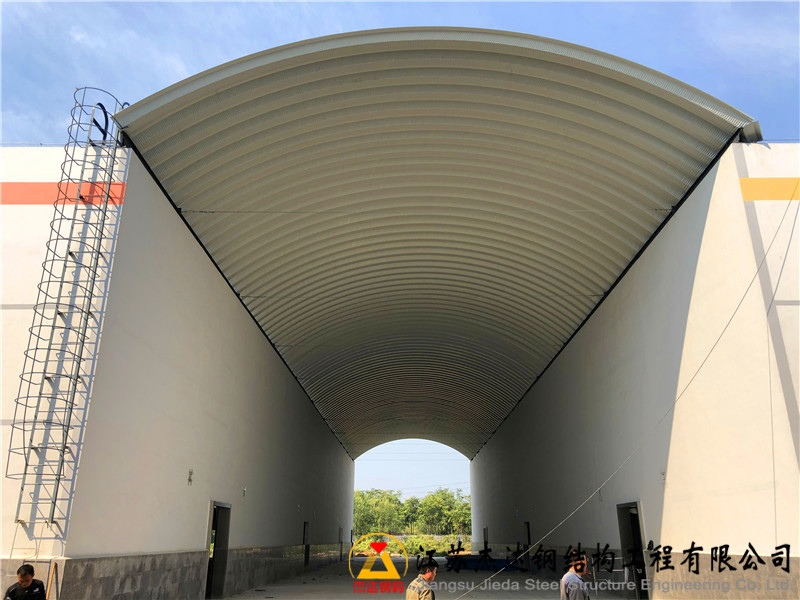

屋頂完成后的結構效果

拱形屋頂施工完成后，從側面觀察，整個結構與兩側建筑檐口高度齊平，展現出良好的對稱性和整體感。這種結構在外觀上簡潔有力，同時具備實用性和美觀性。

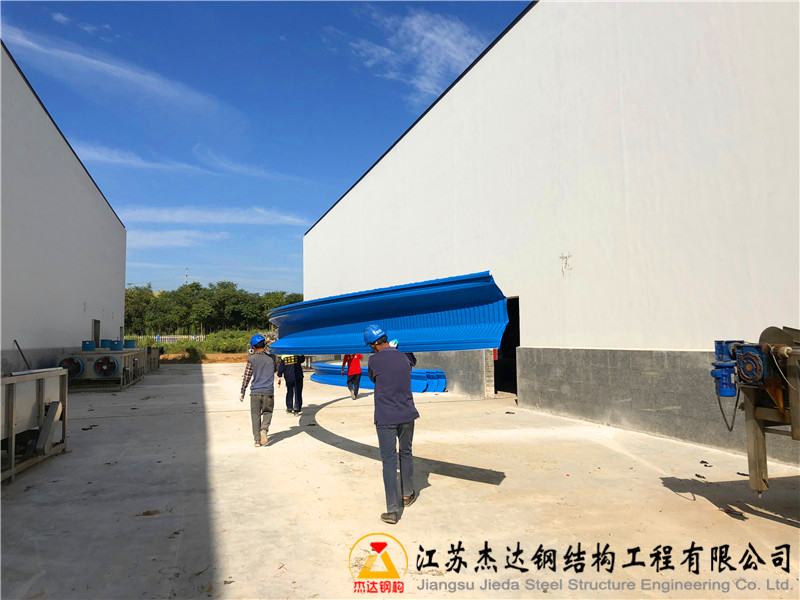

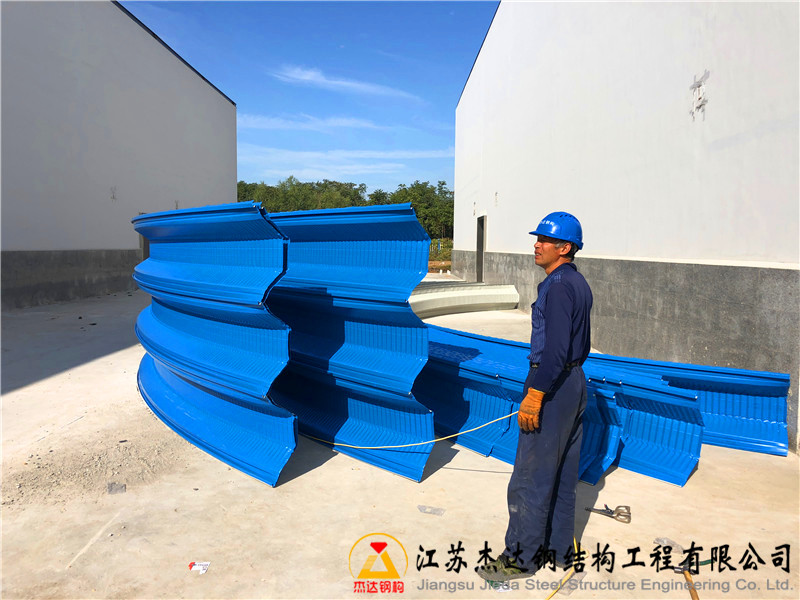

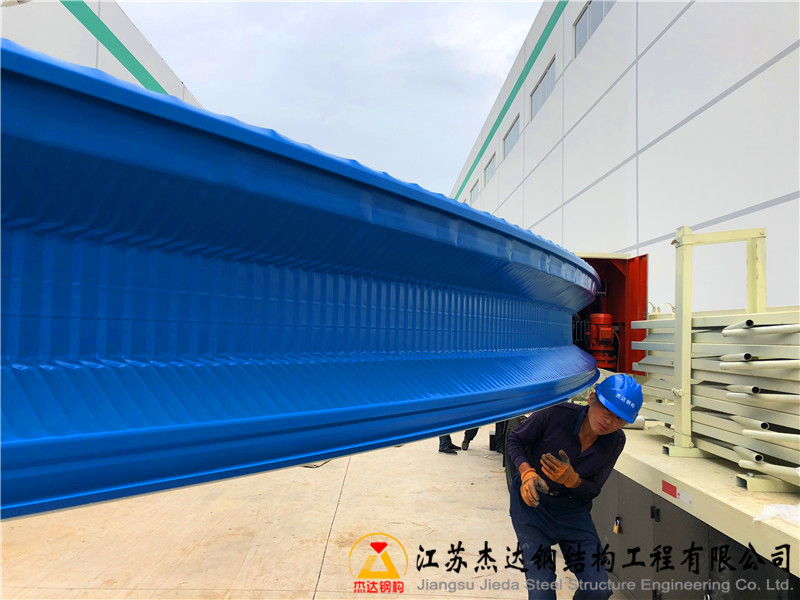

屋面瓦片制作與組裝

屋頂所用瓦片由工廠出瓦加工后，依次進入單元組裝流程。每三張單瓦組裝成一榀結構，并在合適天氣條件下進行統一吊裝。選擇風力較小、天氣晴朗的下午進行吊裝操作，有助于提升拱形屋頂?shù)?strong>拼接精度和整體平整度。

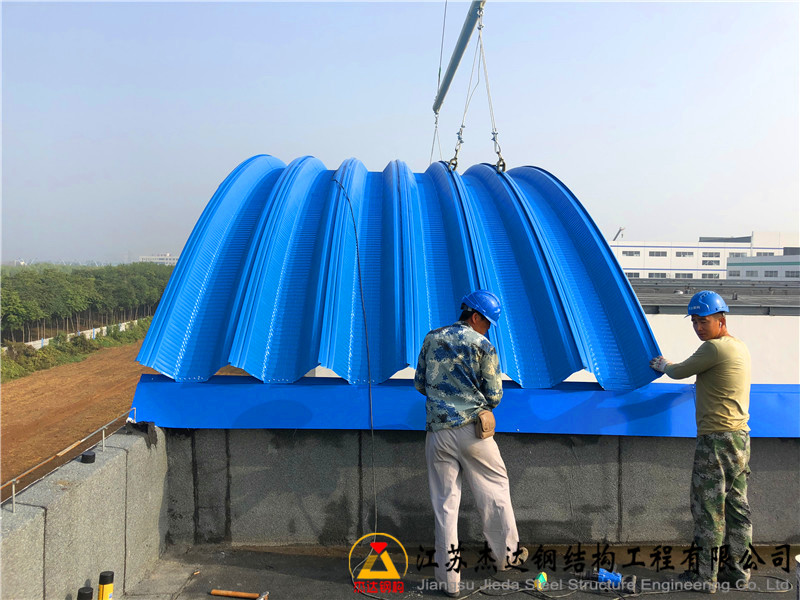

拱形屋頂安裝現場

在瓦片組裝完成后，施工人員根據現場情況進行統一吊裝。為確保安全和施工質量，整個吊裝作業遵循嚴格流程。拱形屋頂成型后，整體結構穩定，線條流暢，契合產業園的現代化廠房風格。
