2017年8月20號的時候，杰達鋼構的湖南胡達洋經理帶領拱形屋頂施工小團隊在南京財經大學完成了風雨網球場的工程施工。

本次施工的網球場拱形屋頂工程，下部結構為鋼結構，上部結構為拱形波紋鋼屋蓋結構，由江蘇杰達鋼結構工程有限公司配合設計并完成施工。

如圖所示，下部的鋼構為無縫鋼管的鋼柱高度大概有8米，在鋼柱的頂端安裝了鋼橫梁，橫梁的尺寸是300×200×8×12的，橫梁上面密布了加筋板，我們使用M12的鍍鋅鋼絲繩作為橫拉減少拱形屋頂?shù)膹埩?，上部的拱形屋頂使用的?.0mm厚的鍍鋅彩涂板。

下圖是我們已經施工完成的網球場，拱形屋頂可以碰到藍色的地面，照應著白色的頂非常的美觀。

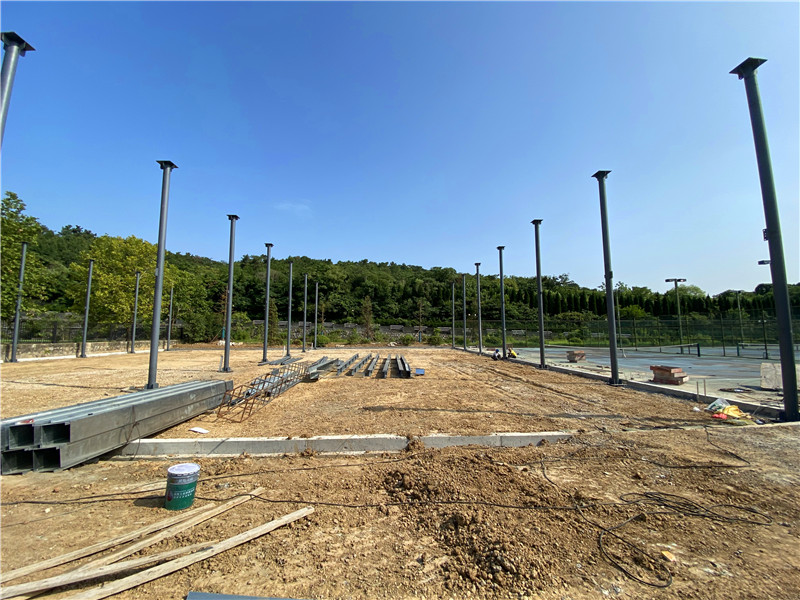

下圖是我們杰達鋼構生產的鋼結，立柱剛剛進場吊裝完，鍍鋅天溝還有序的堆放在地面上。

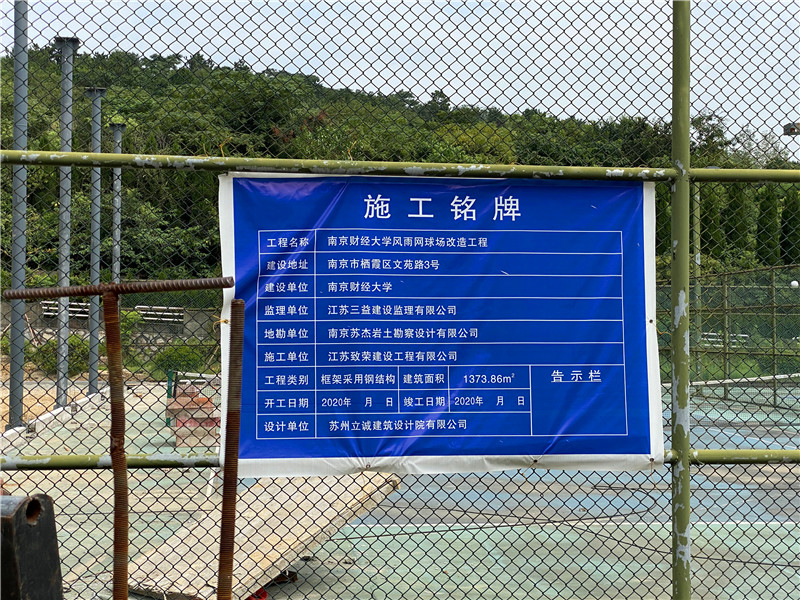

下圖是施工銘牌，可以看到這次施工的是位于南京棲霞區的風雨網球場改造工程。

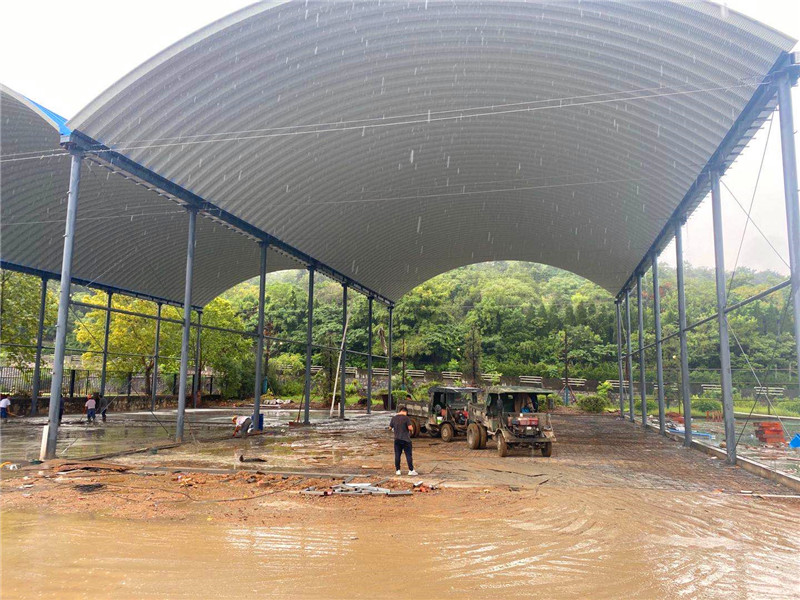

我們的拱形屋頂剛吊裝完畢，該拱形屋頂是兩連跨的，跨度是18米，高為3.6米，可以看到現場的積水非常的深，但當我們的拱形屋頂安裝完畢之后，施工人員可以正常在屋頂下方干活。

您在江蘇地區的有類似的無梁拱形屋頂工程需要施工，您可以隨時聯系我們！
