水電站廠房因特殊的地理位置和施工環境，對拱形屋頂安裝提出了極高要求，本項目為典型的高原山區洞內作業工程，具有較強的代表性。

工程名稱：水電站室內廠房拱形屋頂施工項目

建設單位：四川阿壩馬爾康金川縣某發電站

施工單位：江蘇杰達鋼結構工程有限公司

工程地點：四川省阿壩藏族羌族自治州金川縣三來

施工時間：2021年2月15日

工程面積：

1.副廠房：跨16.80m×長12.30m，建筑面積206.64㎡

2.主廠房：跨18.10m×長62.40m，建筑面積1129.44㎡

3.小廠房：跨14.65m×長56.55m，建筑面積828.46㎡

拱形屋頂施工難點與方案

本項目的施工環境復雜，廠房位于山洞內部，無法使用常規的吊裝機械，這對現場安裝技術和施工組織能力提出極高要求。

施工起始階段，需在發電站外有限場地進行拱形屋頂瓦片壓型作業，而場地緊鄰道路，設備占道施工需合理規劃，確保交通與施工雙重安全。

壓型后的瓦片需手動搬運至洞室內部，約200米的運輸距離中包含多處急彎，隧道寬度僅4米，拱高達3.6米的瓦片必須精準調整搬運角度。由于項目地處海拔2700米高原，需大量臨時雇傭本地工人協助運輸。

特殊吊裝方法設計

為適應無吊車條件，施工團隊設計并制造了多種特種吊裝裝置和輔助結構。

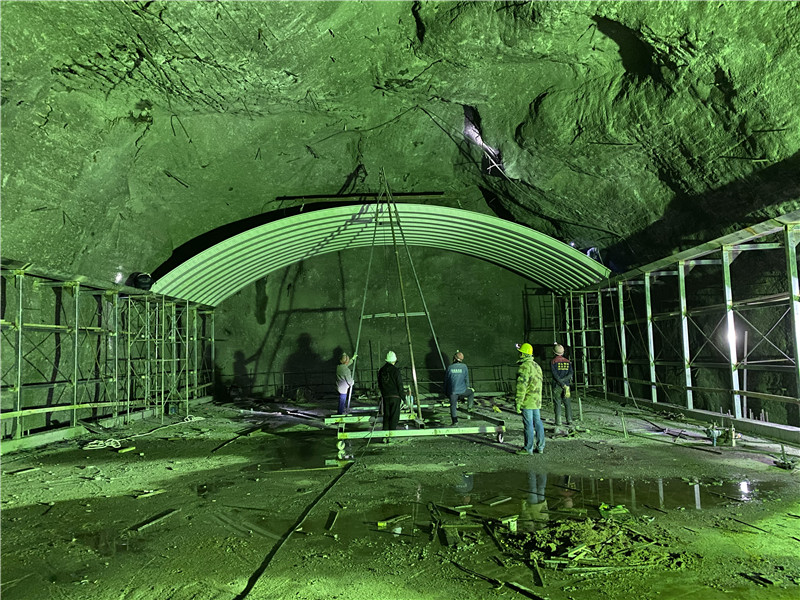

副廠房檐口高約4.5米，拱高后頂點達7米，采用自制可移動卷?yè)P(yáng)機進行屋頂瓦片的升吊。

主廠房區域檐口高達25米，拱頂接近30米，僅有一處20×20米的平臺供瓦片堆放。為實現安裝，施工人員在山洞頂部設置錨桿作為吊點，將卷?yè)P(yáng)機固定于其上。

廠房?jī)?nèi)原有行車結構上搭設腳手架，腳手架頂部高度與屋頂結構弧度一致，便于將瓦片通過卷?yè)P(yáng)機吊裝至腳手架，再移動至對應安裝點進行人工組裝。

主廠房副廠房區因空間受限無法進車，采用緊鄰區域堆放瓦片并人力搬運至作業點繼續吊裝。

這一系列技術方案在確保施工效率的同時，避免了高成本的機械投入，充分體現了項目團隊對高原洞室施工條件的精準應對。

安全管理與作業保障

由于廠房?jī)?nèi)拱形屋頂高度遠超普通結構，加之山洞內光線昏暗、濕度大，必須加強現場安全管控。每位進入洞內的施工人員都需佩戴安全帽與安全繩，所有高空作業點設有專人監督并做好臨邊防護。

整體施工過程不僅是對工程技術能力的挑戰，也體現了針對特殊地理環境的工程管理經驗。通過科學的組織方式與創新施工方案，該拱形屋頂項目如期高質量完成，具備示范意義。
